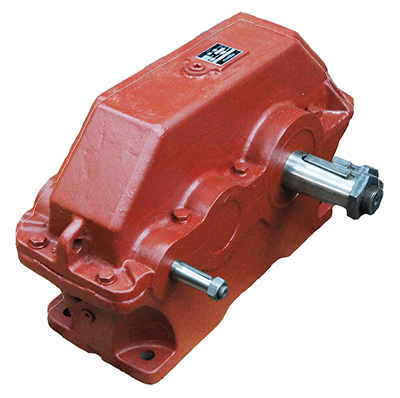

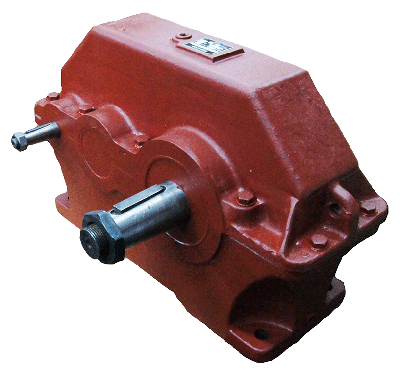

Двухступенчатые цилиндрические редукторы 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Техническое описание

Условия применения

Габаритные и присоединительные размеры

Варианты сборки

Расчет момента редуктора

Технические характеристики

Техническое обслуживание



Техническое описание

Редукторы 1Ц2У зубчатые цилиндрические двухступенчатые узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения. Редукторы применяются в макроклиматических районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).



Условия использования двухступенчатых цилиндрических редукторов:
  • Тип нагрузки: постоянная/переменная, одного направления/реверсивная;
  • Вал вращается в оба направления без предпочтений (частота < 1800 об/мин.);
  • Редуктор адаптирован для работы в длительном режиме и с остановами;
  • Характер атмосферы: типы I и II (ГОСТ 15150-69), запыленность среды < 10 мг/куб.м.;
  • Климатич. варианты исполнения оборудования: У/Т - категории размещения 1...3, а также исполнения УХЛ/О - категория размещения 4 (ГОСТ 15150-69).





Габаритные и присоединительные размеры 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

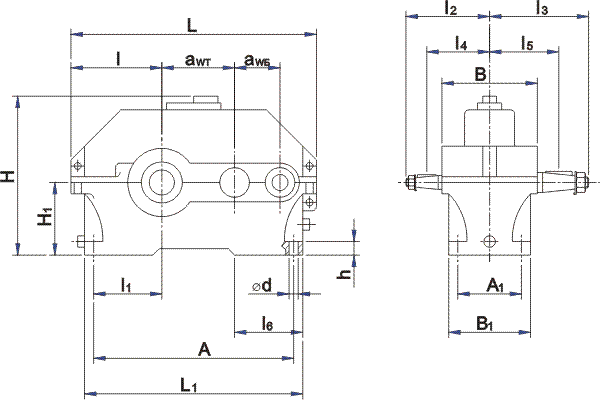

Габаритные и присоединительные размеры 1Ц2У-100 - 1Ц2У-250



Габаритные и присоединительные размеры двухступенчатых цилиндрических редукторов 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250.




Типоразмер редуктора
Межосевые расстояния
L
L1
l
l1
l2
l3
l4
l5
l6
H не более
aw - вых
aw - вх
не более
1Ц2У-100
100
80
387
325
136
85
136
165
103
115
-
230
1Ц2У-125
125
80
450
375
160
106
145
206
112
136
-
272
1Ц2У-160
160
100
560
475
200
136
170
224
132
155
145
345
1Ц2У-200
200
125
690
580
243
165
212
280
160
190
186
425
1Ц2У-250
250
160
825
730
290
212
265
335
195
230
224
530



Типоразмер редуктора
H1
h
c чугун. корп.
с алюм. корп.
А
A1
В
B1
d
1Ц2У-100
112
20±3
290
109
155
145
15
1Ц2У-125
132
22±3
335
125
175
165
19
1Ц2У-160
170
24±4
28±4
425
140
206
195
24
1Ц2У-200
212
30±4
515
165
243
230
24
1Ц2У-250
265
32±5
670
218
290
280
28





Варианты сборки редукторов типа ЦУ

Варианты сборки редукторов типа ЦУ


Расчет момента редуктора

Мощность, передаваемая редуктором, определяется по формуле:

формула момента

где Мт - крутящий момент на тихоходном валу редуктора, - частота вращения быстроходного вала редуктора, об/мин; u - передаточное число редуктора.

Номинальная радиальная нагрузка на тихоходном валу вариантов сборки 13 и 23 должна быть уменьшена на 50%. При работе редукторов в реверсивном режиме, т.е. при периодическом изменении направления вращения, номинальные крутящие моменты на тихоходном валу (с учетом коэффициентов увеличения) должны быть снижены на 30%.



Технические характеристики 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Наименование показателя
Типоразмер редуктора
1Ц2У-100
1Ц2У-125
1Ц2У-160
1Ц2У-200
1Ц2У-250
Передаточные числа
Группа 1
10; 20; 31,5; 40
Группа 2
8;12,5; 16; 25
Фактические передаточные числа
Группа 1
10,32;20,64; 32,55; 40,32
10; 20; 31,5;38,37
10,32; 20,64; 32,55; 40,32
9,76; 20,02; 31,47; 38,98
9,94; 20,67; 31,47; 38,4
Группа 2
8; 12,8; 16; 25,6
7,75; 12,18; 15,48; 24,36
8; 12,6; 16,0; 25,2
8,09; 12,08; 16,6; 24,83
8,33; 12,12; 16; 24,54
Номинальный крутящий момент на вы­ходном валу при длительной работе с постоянной нагрузкой Н*м
непрерыв­ный (Н) ПВ=100%
315
630
1250
2500
5000
Допускаемый крутя­щий момент на вы­ходном валу при работе редуктора на повторно-кратковременных режимах. Н*м
тяжелый (Т) ПВ=40%
315
630
1600
3150
6300
средний (С) ПВ=25%
2000
4000
8000
легкий (Л) ПВ=15%
2500
5000
10000
Допускае­мая радиальная консольная нагрузка. приложенная в середине посадочной части, Н
входно­го вала
непрерыв­ный (Н) ПВ=100%
500
750
1000
2240
3150
тяжелый (Т) ПВ=40%
1150
2500
3550
средний (С) ПВ=25%
1280
2800
4000
легкий (Л) ПВ=15%
1450
3150
4500
выходного вала
непрерыв­ный (Н) ПВ=100%
4500
6300
9000
12500
18000
тяжелый (Т) ПВ=40%
10000
14000
20000
средний (С) ПВ=25%
11200
16000
22400
легкий (Л) ПВ=15%
12500
18000
25000
Термическая мощность, кВт
не лимитирует
Коэффициент полезного действия, не менее, %
97
Масса редуктора, не более, кг
с чугунным корпусом

95
170
310
с алюминиевым корп.
21
31,5
57

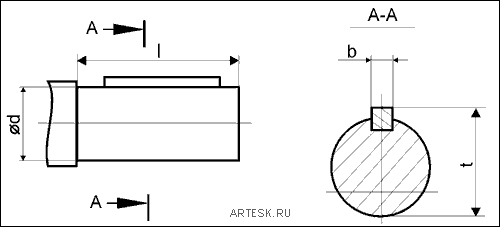

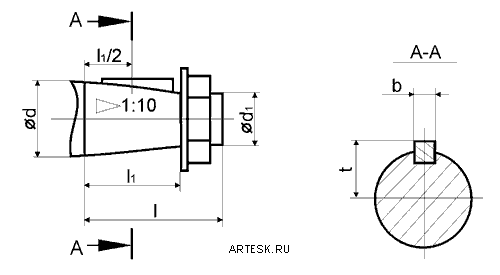

Редукторы должны изготавливаться по вариантам сборки по ГОСТ 20373-80 согласно таблице по 2 группам


Типоразмер
Вал
d1
d2
d3
d4
не более
l1
l2
b
h
t
1Ц2У-100
1Ц2У-125
быстроходный
20
18,2
М12х1,5
40
50
36
4
4
2,5
1Ц2У-160
1Ц2У-200
1Ц2У-250
25
30
40
22,9
27,1
35,9
М16х1,5
М20х1,5
М24х2,0
45
50
63
60
80
110
42
58
82
5
10
5
8
3,0
5,0
1Ц2У-100
1Ц2У-125
1Ц2У-160
1Ц2У-200
1Ц2У-250
тихоходный
35
45
55
70
90
32,10
40,90
50,90
64,75
83,50
M20x1,5
М30х2,0
М36х3,0
М48х3,0
М64х4,0
50
75
88
100
130
80
110
110
140
170
58
82
82
105
130
6
12
14
18
22
6
8
9
11
14
3,5
5,0
5,5
7,0
9,0



ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

В процессе эксплуатации и обслуживания редукторов:

  • заливайте и сливайте масло при полной остановке редуктора; соединительные муфты и концы валов защитите предохранительными кожухами;
  • при разборке редуктора снимите действие консольных нагрузок на концы валов и отсоедините муфты;
  • при ремонтных работах соблюдайте требования безопасности для такелажных, слесарных и сварочных работ.

Корректированный уровень звуковой мощности при частоте вращения входного вала 1500об/мин не превышает для редукторов 1Ц2У-100, 1Ц2У-125 - 98 dBA; 1Ц2У-160, 1Ц2У-200 - 104 dBA; 1Ц2У-250 - 110 dBA.

ПОДГОТОВКА К РАБОТЕ

До момента и пуска редукторы храните в закрытых помещениях и условиях, исключающих возможность их повреждения и попадания на них влаги.
Редуктор при монтаже устанавливайте на жесткую опору в горизонтальном положении основанием вниз, при установке предусмотрите свободный доступ к пробкам отверстий для залива, контроля и слива масла. Перед началом эксплуатации заполните редуктор смазкой.
Перед пуском проверните редуктор вхолостую.



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание редуктора заключается в постоянном наблюдении за состоянием смазки. Заливайте масло через отверстие в крышке редуктора при открытом контрольном отверстии. Смазку подавайте до тех пор, пока масло не выступит из контрольного отверстия.
Объем заливаемого масла, необходимый для эксплуатации редукторов, рекомендуемые марки масел приведены в таблице смазки.
Для облегчения съема крышки на передней или задней полке корпуса редуктора имеется отверстие под отжимной болт, в качестве которого используйте один из стяжных болтов редуктора.
Транспортируйте редуктор за два грузовых прилива в крышке. В период эксплуатации редуктора следите за правильностью регулировки подшипников. Регулируйте следующим образом: предварительно отвернутые регулировочные винты затяните до отказа, отпустите на 0,5... 1 оборота регулировочных винтов и закрепите замками.
